Outback - Afficheur Outback Power Mate 2 pour installation solaire Maximize

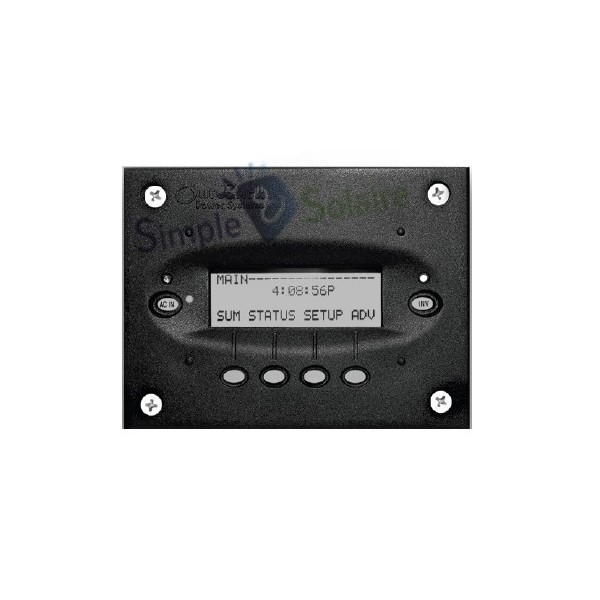

Afficheur Outback Power Mate 2 pour installation solaire

Les appareils solaires OutBack MATE permettent la coordination et l'optimisation des systèmes solaires.

Plus de détails

acc220003

273,90 €

Le MATE 2 d'OutBack

Fonctionnement de l'afficheur solaire Outback Power MATE 2

Un système d'énergie solaire requiert une combinaison onduleurs/chargeurs, batteries solaires, contrôleurs de charge, et une source d’énergie solaire comportant souvent un générateur solaire. Ces composants doivent être régulés et réglés en vue d’obtenir des performances optimales.

L’afficheur du MATE remplit ce rôle : il témoigne du système et facilite le réglage de chaque composant OutBack, favorisant ainsi un rendement optimal.

Les fonctions du contrôleur solaire MATE 2

  • L'affichage et la configuration du système et de ses composants (l'onduleur et le chargeur Série FX, les  contrôleurs de charge FLEXmax 80 et 60. Remarque : le contrôleur MX60 commande à distance la fonction et les affichages AUX, mais ne commande pas toutes les autres fonctions).
  • Le fonctionnement coordonné et optimisé du système, conflits évités entre plusieurs appareils.
  • Les réglages du système solaire se font à l'aide d'une série d'affichages pratiques, permettant de passer d'un composant à l'autre, d'afficher l'état de chaque composant et de modifier les paramètres.



Une fois raccordé à un utilitaire de communications OutBack HUB, un seul appareil solaire OutBack MATE pourra :

  • Établir une liaison avec au maximum 10 onduleurs/chargeurs solaires Série FX, contrôleurs de charge solaires OutBack et autres produits futurs d’OutBack Power System.
  • Envoyer une commande générale de recharge brute ou d’égalisation, impliquant la fonction de recharge du contrôleur de charge solaire.



Caractéristiques de l'afficheur solaire MATE 2

    •  Quatre touches programmables et deux touches de raccourci (navigation et programmation)
    •  Protocole de communication : Réseau multipoint exclusif à OutBack
    •  Câble d’interconnexion : Câble réseau non inverseur CAT 5 (8 IATIA 518B) PC
    •  Longueur maximum de câble vérifiée : 300 m de câble solaire dans un bureau/immeuble commercial
    •  Interface PC : Port série RS232 avec isolation photocouple DB9


Types d’écrans MATE 2 de l'afficheur solaire

    • Écrans du fonctionnement propre au MATE, comme son horloge et son affichage
    • Écrans de fonctions FX, se rapportant aux procédés de conversion et de charge
    • Écrans affichant les états et les modes du contrôleur de charge solaire
    • Fonctions FLEXnet DC



Les informations sur l'afficheur solaire :

  1. Renseignements sur les divers composants et actions du système, ou leurs états :
    • Affiche les fonctions du chargeur/de l’onduleur solaire Série FX et permet à l’utilisateur d’établir les conditions — par exemple, heure de la journée ou tension de la batterie solaire — qui démarrent ou arrêtent lesdites fonctions.
    • Affiche l’information pertinente (courant alternatif FX, tension c.a. ou c.c.), notamment la source (entrée c.a., charge, ou batteries solaires), les niveaux de tension des batteries solaires et les tensions de recharge.
    • Affiche instantanément les erreurs FX ou du contrôleur de charge solaire, ainsi que le composant particulier affecté pour en faciliter le dépannage.
    • Affiche les modes du contrôleur de charge, programme les contrôleurs de charge FLEXmax 60 et FLEXmax 80 et permet de commander leurs fonctions AUX.
    • À l’aide de la fonction PDG (AGS en anglais), le MATE démarrera un générateur bifilaire aux heures préréglées (incluant divers paramètres pour les jours de la semaine et les week-ends), et déclenchera des périodes de sollicitation du générateur pour son entretien.
    • Affiche tous les relevés du FLEXnet DC.



2.  L’utilisateur a la possibilité de gérer certaines fonctions du système (par exemple: les heures ou les conditions).
